功率 | Max.59mA@5.0VDC | |
隔离 | I/O至内部总线：光耦隔离(3KVrms) | |
现场电源 | 供电：19.2~28.8VDC（标称24VDC） | |

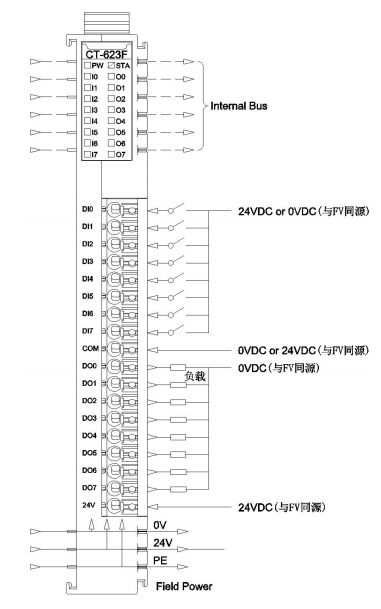

接线 | I/O接线：Max.1.0mm²(AWG 18) | |
安装方式 | 35mm导轨安装 | |
尺寸 | 115*14*75mm | |
重量 | 65g | |
环境参数 | ||
垂直安装工作温度 | -35℃~70℃ | |
水平安装工作温度 | -35℃~60℃ | |
相对湿度 | 5~95%RH无冷凝 | |
存储温度 | -40℃~85℃ | |
存储湿度 | 5~95%RH无冷凝 | |
制造测试温度 | -40℃~75℃ | |
防护等级 | IP20 | |
抗振性能 | 符合IEC 61131-2、IEC 60068-2-6标准 | |
抗冲击性能 | 符合IEC 61131-2、 IEC 60068-2-27标准 | |
EMC性能 | 符合IEC 61131-2、IEC 61000-4标准 | |
输入参数 | ||
通道数 | 8通道双向输入 | |
指示灯 | 8个通道输入指示灯 | |
开启电压 | 高输入:Min.10VDC to Max.28VDC (公共端:0VDC) 低输入:Min.0VDC to Max.14VDC (公共端:24VDC) | |
关闭电压 | 高输入:Max.5VDC (公共端:0VDC) 低输入:Min.19VDC (公共端:24VDC) | |
开启电流 | Max.5mA/通道@28V | |
输入阻抗 | >7.5kΩ | |
输入延时 | OFF to ON :Max.3ms ON to OFF :Max.2ms | |
滤波时间 | 默认时间10ms | |
采样频率 | 500Hz | |
计数频率 | <200Hz | |
输出参数 | ||
通道数 | 8通道输出 | |
指示灯 | 8个通道输出指示灯 | |
额定电流 | 典型值：0.5A | |
漏电流 | 最大值：10uA | |
输出阻抗 | <200mΩ | |
输出延时 | OFF to ON :Max.100us ON to OFF :Max.150us | |
保护功能 | 温度保护：典型值135℃ 保护电流：典型值1.1A 短路保护支持 | |
