产品指南
产品指南
产品类型
网络适配器模块 扩展IO模块
通信协议
Modbus-RTU PROFIBUS CC-Link CANopen Modbus-TCP Profinet EtherCAT Ethernet/IP CC-Link IEFB
数字量输入模块
CT-1218 8 通道数字量输入/24VDC/PNP CT-121F 16 通道数字量输入/24VDC/PNP CT-1228 8 通道数字量输入/24VDC/NPN CT-122F 16 通道数字量输入/24VDC/NPN CT-124H 32 通道数字量输入/24VDC/PNP 或 NPN CT-1314 4 通道数字量输入/220VAC
数字量输出模块
CT-2224 4 通道数字量输出/24VDC/PNP CT-2218 8 通道数字量输出/24VDC/NPN CT-2228 8 通道数字量输出/24VDC/PNP CT-222F 16 通道数字量输出/24VDC/PNP CT-222F-NP 16 通道数字量输出/24VDC/PNP CT-222H 32 通道数字量输出/24VDC/PNP CT-221F 16 通道数字量输出/24VDC/NPN CT-221H 32 通道数字量输出/24VDC/NPN CT-225F 16通道数字量输出/24V/NPN CT-2718 8 通道继电器输出 2A/30VDC/60W CT-2738 8 通道继电器输出 1A/30VDC/30W CT-2754 4 通道继电器输出 3A/30VDC/90W CT-2794 4 通道继电器输出 1A/220VAC/220W
模拟量输入模块
CT-3158 8 通道电压输入 0~5/0~10/±5/±10VDC,12 位 CT-3134 4 通道电压输入 0~5/0~10/±5/±10VDC,15 位 /16 位 CT-3168 8 通道电压输入 0~5/0~10/±5/±10VDC,15 位 /16 位 CT-3234 4 通道电流输入/0&4-20mA/15 位单 端 CT-3238 8 通道电流输入/0&4-20mA/15 位单 端 CT-3258 8 通道电流输入/0～20mA 或 -20~0mA 或±20mA /12 位 单端双极性 CT-3268 8 通道电流输入/0～20mA 或 -20~0mA 或±20mA /15 位 单端双极性 CT-3274 4 通道模拟量输入0~20mA/4~20 mA/±20 mA，16位单端 CT-3713 3通道RTD热电阻-PT100温度采集模块 CT-3723 3通道RTD热电阻-PT1000温度采集模块 CT-3716 6通道RTD热电阻-PT100温度采集模块 CT-3726 6通道RTD热电阻-PT1000温度采集模块 CT-3734 4通道RTD热电阻-PT100温度采集模块 CT-3744 4 通道 RTD热电阻-PT1000温度采集模块 CT-3804 4通道TC热电偶温度采集模块 CT-3808 8通道TC热电偶温度采集模块 CT-3844 4通道TC热电偶温度采集模块（滤波可调） CT-3848 8通道TC热电偶温度采集模块（滤波可调）
模拟量输出模块
CT-4154 4 通道电压输出 0~5/0~10/±5/±10VDC,16 位 CT-4158 8 通道电压输出 0~5/0~10/±5/±10VDC,16 位 CT-4234 4 通道电流输出/0&4-20mA/16 位单端
特殊模块

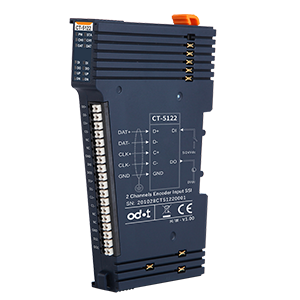

CT-5102 2 通道编码器输入/5VDC CT-5112 2 通道编码器输入/24VDC CT-5122 2 通道编码器/SSI 输入 CT-5142 2 通道编码器/差分输入 CT-5321 Modbus 串口模块 CT-5331 CANopen 主站模块 CT-5711 总线扩展主站模块 CT-5721 总线扩展从站模块 CT-5801 终端模块(必选终端模块) CT-623F 8通道数字量输入/24VDC/PNP或NPN & 8 通道数字量输出/24VDC CT-5341 Profibus DP 主站模块 CT-5224 4通道数字量输入/4通道数字量输出/4通道PWM输出
扩展电源模块
CT-7100 现场电源扩展模块 8A（无需组态） CT-7220 电源扩展模块 5V/2A（无需组态） CT-7221 电源扩展模块 5V/2A CT-730F 18 通道现场电源分配模块（0Vdc） CT-731F 18 通道现场电源分配模块（24Vdc） CT-732F 18 通道现场电源分配模块（PE） CT-7339 18 通道现场电源分配模块（24Vdc/0Vdc） CT-7346 18 通道现场电源分配模块 （24Vdc/0Vdc/PE）
通道数
1 2 3 4 6 8 16 18 32
C系列-分布式IO系统

C系列-分布式远程IO系统由网络适配器模块和扩展IO模块组成，网络适配器模块负责现场总线通讯，实现和主站控制器或者上位机软件的通讯连接。网络适配器和扩展IO模块之间可以根据现场需求自由组合，在点位较多的情况下采用分布式IO模块可以实现更低的成本要求。

CT-5142
模块共支持2个通道的编码器输入；每个编码器通道支持A/B增量式编码器或脉冲-方向式编码器输入；每个编码器通道支持正交A/B差分信号输入，电压输出范围0-5V；增量式编码器模式支持x1/x2/x4倍频模式；脉冲-方向模式支持无方向信号，仅脉冲输入；每个编码器通道支持1个数字量信号输入，输入电压5VDC或24VDC；每个编码器通道支持1个数字量输出信号，输出电压24VDC；模块内部总线和现场输入采用磁隔离；模块带有16个LED指示灯；模块支持的编码器最大输入频率为10MHz；模块支持测量功能，可检测负载转速或输入信号频率。

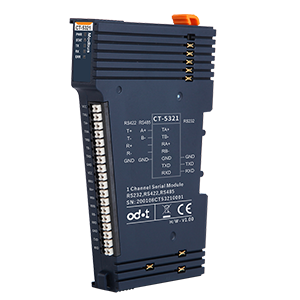

CT-5321
Modbus串口模块支持1路RS485、RS232或RS422（三选一），支持Modbus RTU/ASCII协议，支持主站、从站、自由透传工作模式。 与适配器模块配套使用可实现Modbus协议转成其他协议，如：Modbus TCP、Profinet、EtherCAT、EtherNet/IP等，模块使用时需在IO Config软件中配置串口参数及Modbus指令。 RS485/RS232/RS422接口支持Modbus-RTU/ASCII协议的设备都可以使用本产品实现与上层PLC或上位机的互连。如：PLC、DCS、分布式IO、变频器、电机启动保护装置、智能高低压电器、电量测量装置、智能现场测量设备及仪表等。

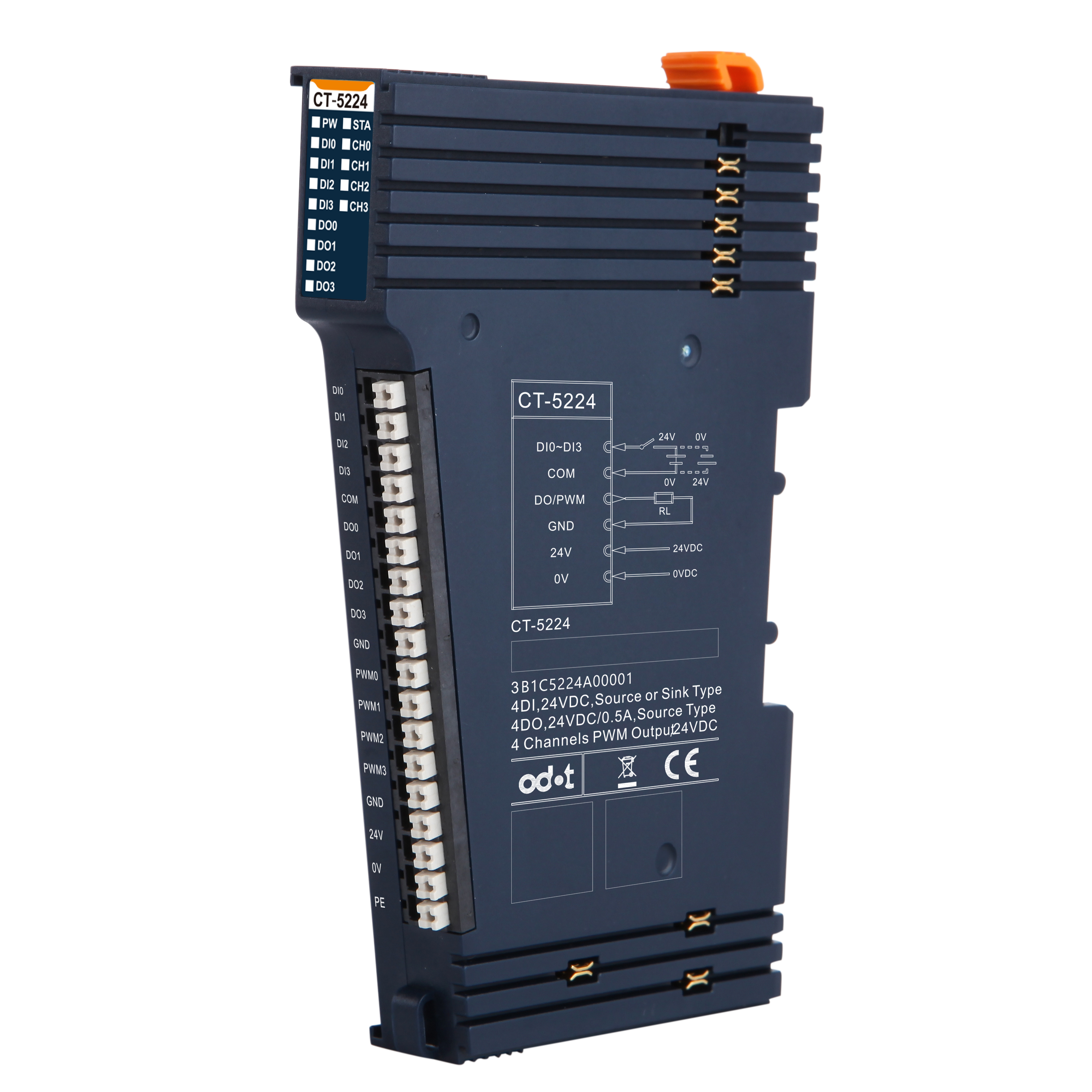

CT-5224
支持4通道数字量输入，支持漏型输入，输入高电平（漏型）有效，接PNP型传感器；支持源型输入，输入低电平（源型）有效，接NPN型传感器；支持4通道数字量源型输出，输出高电平有效；支持4通道PWM输出，可输出40种频率，占空比可调；支持通道间占空比同步，PWM0与PWM1同步，PWM2与PWM3同步。
CT-5331
CANopen主站模块支持1路CAN接口，支持CANopen主站工作模式。 与适配器模块配套使用可实现CANopen协议转成其他协议，如：Modbus TCP、Profinet、EtherCAT、Ethernet/IP等，模块使用时需在IO Config软件中通过模块自带的Type-C接口配置输入输出指令。 所有支持CANopen协议的从站设备都可以使用该模块实现与上层PLC或上位机的互连。如：CANopen远程IO站、CANopen各种传感器，CANopen驱动器等。

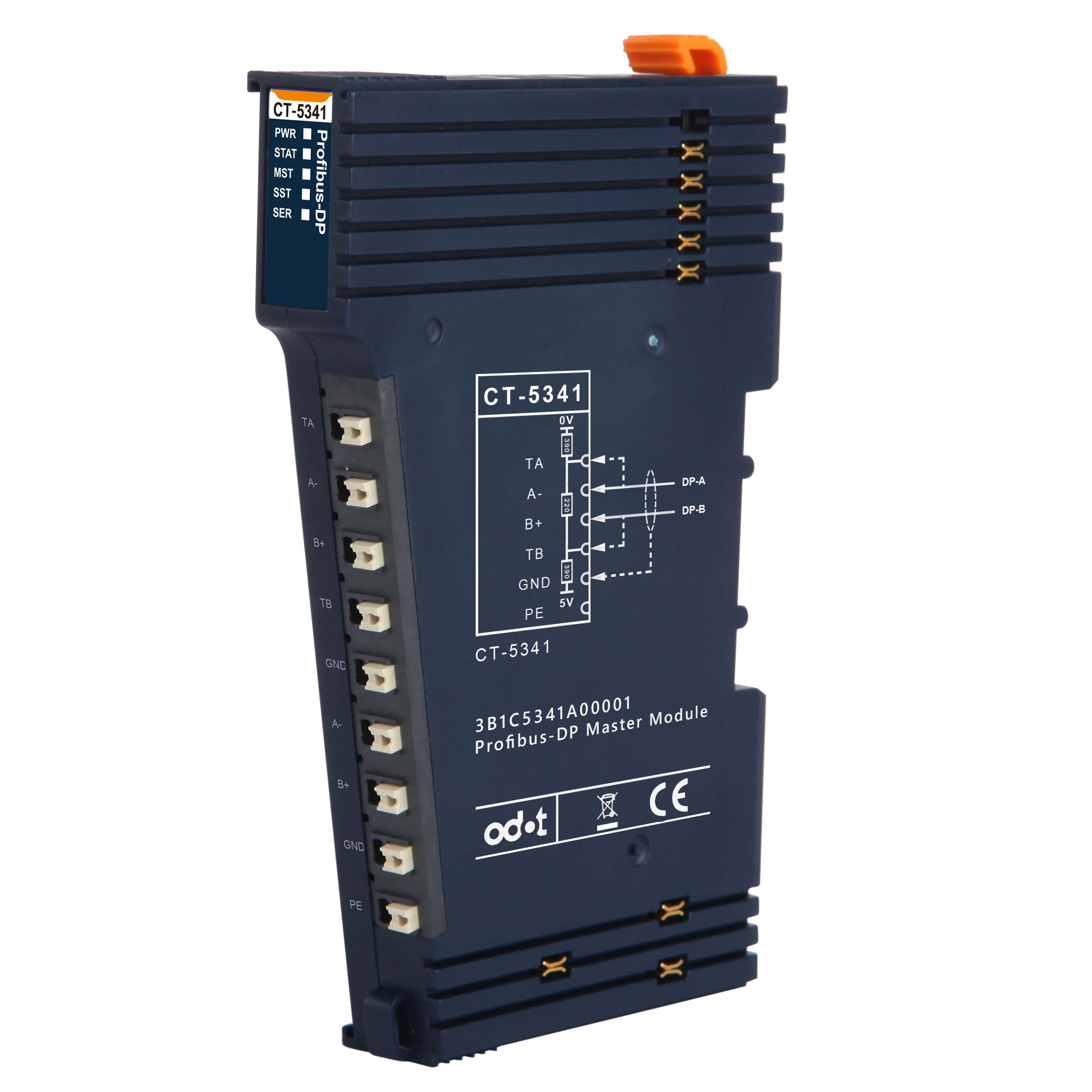

CT-5341
Profibus-DP主站模块支持1路DP接口，支持标准PROFIBUS-DP V0/V1协议，支持Profibus-DP主站工作模式。 与适配器模块配套使用可实现Profibus-DP协议转成其他协议，如：ModbusTCP、Profinet、EtherCAT、Ethernet/IP等。模块使用时需在IO Config 软件中配置Profibus-DP总线的过程数据读写指令、诊断指令、组态信息、配置参数。 所有支持Profibus-DP协议的从站设备都可以使用该模块实现与上层PLC或上位机的互连。如：PLC、DCS、分布式IO、变频器、电机启动保护装置、智能高低压电器、电量测量装置、智能现场测量设备及仪表等。
CT-5711
总线扩展主站模块用于扩展总线使用。总线扩展主站模块无过程数据及配置参数。

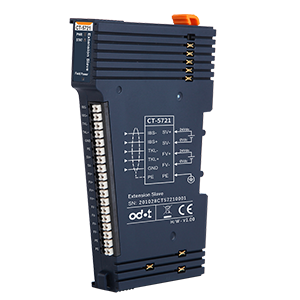

CT-5721
总线扩展从站模块用于扩展总线使用。总线扩展从站模块无过程数据及配置参数。
CT-5801
终端模块用于稳定内部总线通讯，终端模块无过程数据及配置参数。 CT-5800需组态，占用槽位数。 终端模块(必选)
