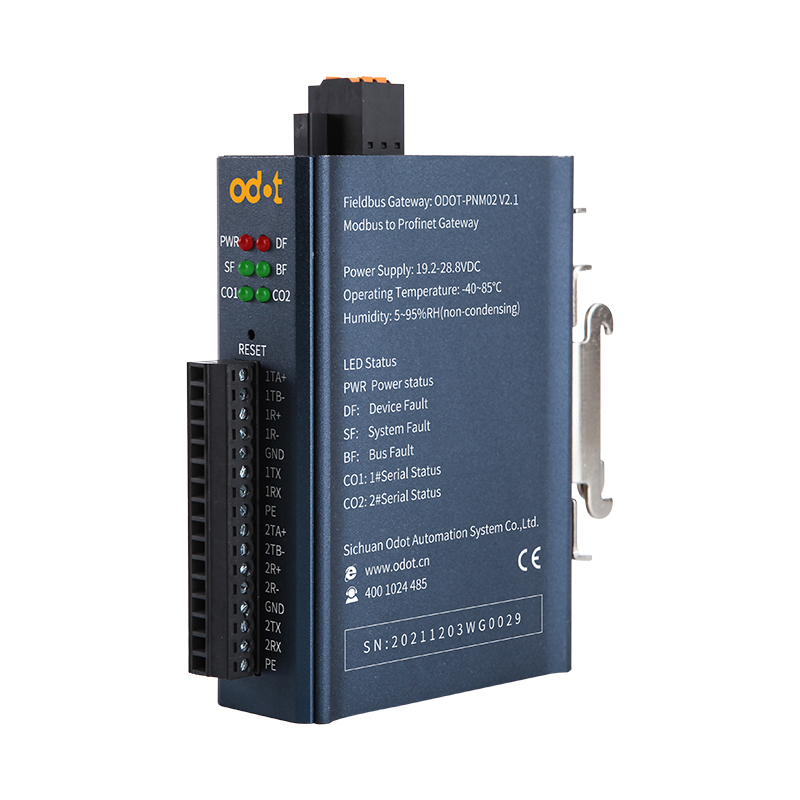

产品型号:ODOT-PNM02 V2.1
ODOT-PNM02 V2.1
Modbus RTU/ASCII转Profinet协议转换器。产品可将Modbus设备连接到带Profinet通讯接口的PLC(例:西门子S7-300/1200/1500/400)系统中。产品采用金属外壳,设计坚固,专业导轨安装,串口均提供内置光电隔离。
详情 下载 认证 视频 相关产品
技术信息

u  安装方式:35mm标准导轨安装

u  尺寸:110*110*27.5mm

u  支持标准的ProfiNet I/O Device V2.3

u  ProfiNet数据区:输入最大1440字节,输出最大1440字节。

u  支持RT(同步),不支持IRT(等时同步)、MRP(介质冗余协议)、MRPD(介质路径规划冗余)功能。

u  支持:60个从站(200条读写指令)

u  串口隔离:光耦隔离、电源隔离

u  串口数量:支持双串口RS485/RS232/RS4222串口独立工作

u  串口终端电阻:需外置120Ω电阻。

u  串口协议:支持Modbus-RTU/ASCII主站、Modbus-RTU/ASCII从站、自由口透传协议。

u  串口参数:支持1200-115200波特率,支持无、奇、偶校验

u  支持的Modubs功能码:01/02/03/04/05/06/15/16

u  工作电源:19.2~28.8VDC输入,标称24VDC

u  工作温度:-40~85

u  环境湿度:5%-95%(无冷凝)

u  防护等级:IP20



安全及保护

工作温度范围

-40~85℃

存储温度范围

-45~125℃

工作湿度范围

5%~95% (无冷凝)

防护等级

IP20


接线参数

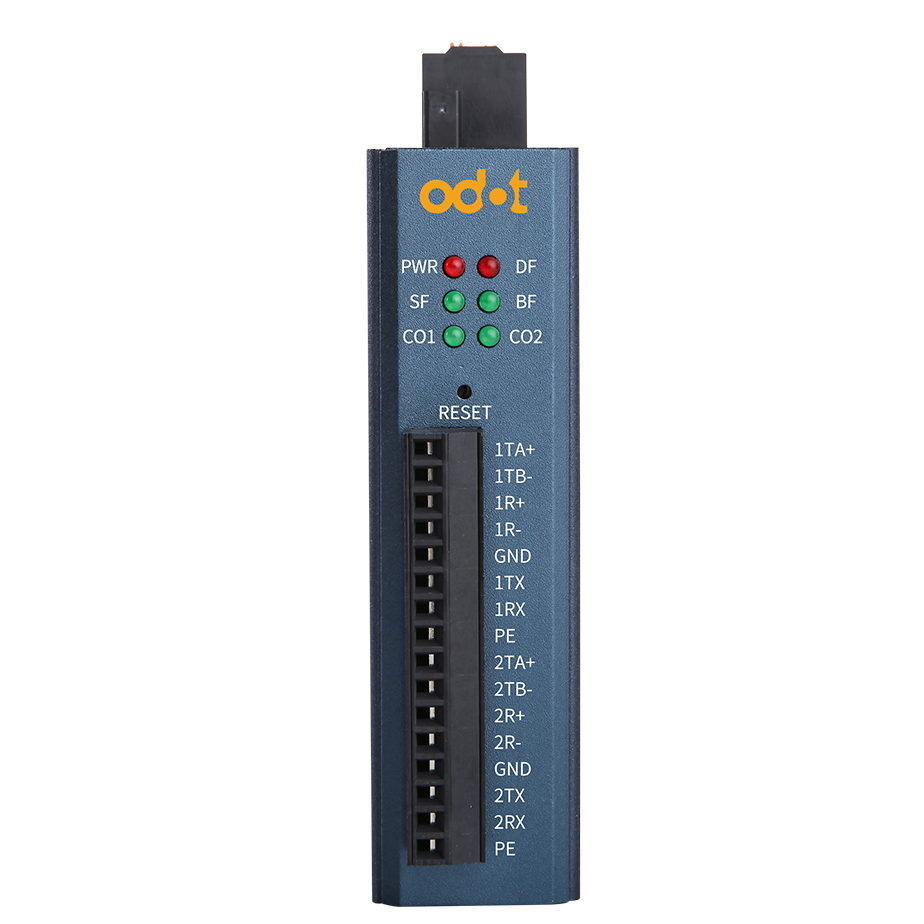

设备接线采用16Pin 3.81mm间距拔插式接线端子,RS485接口的端子定义如下

序号

标识

接线定义

RS485

RS232

RS422

1

1TA+

串口1   (A+)


串口1 (TX+)

2

1TB-

串口1   (B-)


串口1 (TX-)

3

1R+



串口1 (RX+)

4

1R-



串口1 (RX-)

5

GND

公共地(信号地)

6

1TX


串口1   (TX)


7

1RX


串口1   (RX)


8

PE

屏蔽地

9

2TA+

串口2   (A+)


串口2 (TX+)

10

2TB-

串口2   (B-)


串口2 (TX-)

11

2R+



串口2 (RX+)

12

2R-



串口2 (RX-)

13

GND

公共地(信号地)

14

2TX


串口2   (TX)


15

2RX


串口2   (RX)


16

PE

屏蔽地


机械参数

外壳

金属外壳

尺寸

30*110*110mm

安装方式

35mm标准导轨安装
